| Công suất nguồn điện | 130 kVA |
|---|---|
| Công suất động cơ trục Y | Motor power Y | - kW |
| Số ổ dao | 20 (Opt. 32/40/60) ea |
| Loại cán dao | HSK-A100 |
| Kích thước dao (có dao liền kề) | Ø125 mm |
| Thời gian thay dao (C-C) | - sec |
| Thời gian thay dao | - sec |
| Thời gian thay dao (T-T) | - sec |
| Độ côn trục chính | HSK-A100 |
| Công suất trục chính (Cực đại/liên tục) | 65 / 50 kW |
| Moment xoắn trục chính (Cực đại/liên tục) | 124 / 95.5 Nm |
| Tốc độ trục chính | 15000 rpm |
| Kiểu truyền đồng trục chính | Built-in |
| Điện áp | - V/Hz |
| Công suất động cơ trục X | Motor power X | - kW |
| Công suất bơm bôi trơn | Lubricating power | - kW |
| Cỡ cáp nguồn | - mm2 |
| Công suất bơm tưới nguội | Coolant pump | - kW |
| Công suất hơm thủy lực | Hydraulic pump | - kW |
| Chiều cao máy | 5.5 mm |
| Khối lượng máy | 60500 kg |
| Kích thước máy (DxR) | 10.1 x 8.6 mm |
| Hệ điều khiển | FANUC 31iB / HEIDENHAIN TNC 620/640 |
| Độ chính xác lặp lại | Ps 0.006 mm |
| Độ chính xác | P 0.015 mm |
| Bảo hành máy | 12 month |
| Bảo hành hệ điều khiển | 12 month |
| Hành trình trục Z | 1,000 / 1,200 (Opt.) mm |
| Năm sản xuất | Manufacturing year | - |
| Nước sản xuất | Đài Loan |
| Kích thước bàn máy | 4,000 x 2,700 mm |
| Kích thước phôi tối đa (LxH) | - mm |
| Tải trọng phôi lớn nhất | 3,000 (kg/m²) kg |
| Số lượng bàn máy | - pcs |
| Kiểu thay bàn | - |
| Thời gian thay bàn | - sec |
| Góc chia độ trục C | - deg. |
| Kiểu truyền động bàn xoay | - |
| Moment xoắn bàn xoay (Cực đại/liên tục) | Rotary table torque (Max./Cont.) | - Nm |
| Moment khóa bàn | Braking torque | - Nm |
| Đường kính phôi xoay lớn nhất | - mm |

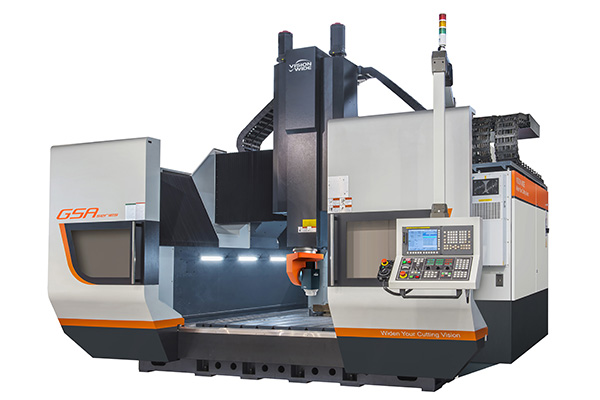

| Model | GSA-4027 |
| Hành trình trục X | 4000 mm |
| Hành trình A(B)/C | B: ±100° / C: ±200° deg. |
| Khoảng cách tâm trục chính đến cột | - mm |
| Khoảng cách mũi trục chính đến bàn | 2101,210 (Z=1,000) / 2101,410 (Z=1,200) mm |
| Khoảng cách giữa các cột | 3400 mm |
| Tốc độ không tải trục X | 32 mm/min |
| Tốc độ không tải trục Y | 32 mm/min |
| Tốc độ không tải trục Z | 20 mm/min |
| Kiểu băng trượt | Linear Way |
| Tốc độ cắt tối đa | 1~20,000 mm/min |
| Công suất động cơ trục Z | Motor power Z | - kW |
| Tốc độ không tải trục A(B)/C | - deg./min |
